電纜傳輸3.5英寸套管補貼技術服務

概述

　北方斯倫貝謝油田技術（西安）有限公司(NST)自主研制的電纜傳輸3.5英寸套管補貼技術，該產品由補貼管和補貼管安裝工具兩部分組，采用攜帶CCL確定補貼位置，通過安裝工具內的自帶動力源將化學能轉變?yōu)闄C(jī)械能，完成補貼管安裝，補貼后井下密封承壓測試，25MPa不滲漏，達到施工作業目的。

技術原理

　　利用復合推進劑燃燒產生的壓力推動活塞做功，將化學能轉化為機械能，使補貼管兩端錐管做相對運動，徑向擴脹補貼管兩端結構使其錨定在套管內壁上，金屬密封環與橡膠密封環實現雙效密封作用，當?shù)竭_(dá)設計錨定力時，解卡機構丟手，與補貼管分離，提出全部下井工具，完成快速密封加固套損段，和封堵套管射孔孔眼的目的，將出水層封閉。

技術特點

　　該項技術具有施工方便、作業效率高的特點，與油管輸作業相比較大幅縮短了作業時間，降低了作業費用，具有很好的應用前景。

施工工藝　

①測井確定漏點，加工補貼管

②補貼位置套/油管內表面刮削清理

③模擬通井

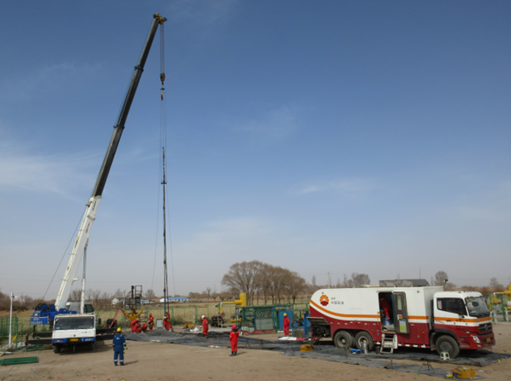

④電纜傳輸套/油管補貼施工

⑤補貼后試壓、檢測通徑。

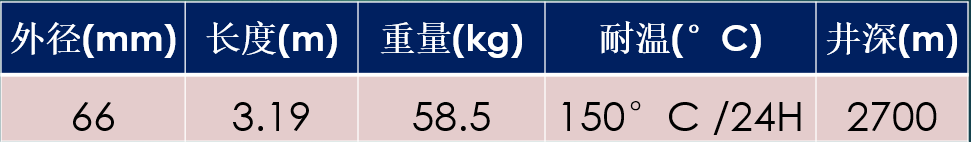

　規格型號及技術參數

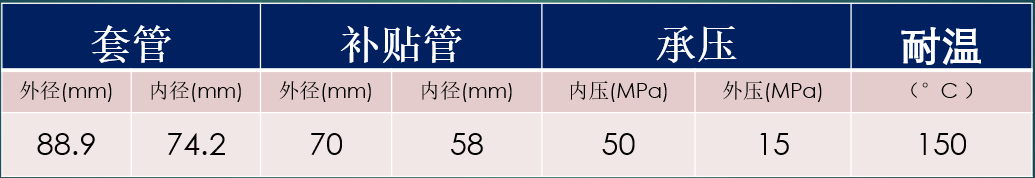

補貼管參數
